| BXRT 60-4inch 〜 BXRT 60-9inch |
基準となる常用荷重と許容応力をほぼ一定とした高応力設計により、
|
|
BXRT 60-4インチ 基準荷重＝2750 Ｎ
|
|||
|
品 番
|
ばね定数
|
許容荷重
|
許容タワミ
|
|
Ｎ/mm
|
Ｎ
|
mm
|
|
|
BXRA0408
|
78
|
4290
|
55.0
|
|
BXRA0410
|
98
|
5292
|
54.0
|
|
BXRA0412
|
118
|
6136
|
52.0
|
|
BXRA0414
|
137
|
6439
|
47.0
|
|
BXRA0416
|
157
|
7222
|
46.0
|
|
BXRA0418
|
177
|
8142
|
46.0
|
|
BXRA0420
|
196
|
8036
|
41.0
|
|
BXRA0422
|
216
|
9072
|
42.0
|
|
BXRA0424
|
236
|
10148
|
43.0
|
|
BXRA0426
|
255
|
10455
|
54.0
|
|
BXRT 60-5インチ 基準荷重＝2750 Ｎ
|
|||
|
品 番
|
ばね定数
|
許容荷重
|
許容タワミ
|
|
Ｎ/mm
|
Ｎ
|
mm
|
|
|
BXRA0508
|
78
|
5226
|
67.0
|
|
BXRA0510
|
98
|
6468
|
66.0
|
|
BXRA0512
|
118
|
7316
|
62.0
|
|
BXRA0514
|
137
|
8083
|
59.0
|
|
BXRA0516
|
157
|
9106
|
58.0
|
|
BXRA0518
|
177
|
9558
|
54.0
|
|
BXRA0520
|
196
|
10388
|
53.0
|
|
BXRT 60-6インチ 基準荷重＝2750 Ｎ
|
|||
|
品 番
|
ばね定数
|
許容荷重
|
許容タワミ
|
|
Ｎ/mm
|
Ｎ
|
mm
|
|
|
BXRA0604
|
39
|
3540
|
90.0
|
|
BXRA0605
|
49
|
4420
|
90.0
|
|
BXRA0606
|
59
|
5010
|
85.0
|
|
BXRA0607
|
69
|
5500
|
80.0
|
|
BXRA0608
|
78
|
5900
|
75.0
|
|
BXRA0609
|
88
|
6620
|
75.0
|
|
BXRA0610 |
98
|
7370
|
75.0
|
|
BXRA0611
|
108
|
7560
|
70.0
|
|
BXRA0612
|
118
|
8250
|
70.0
|
|
BXRA0613
|
127
|
8930
|
70.0
|
|
BXRA0614
|
137
|
8930
|
65.0
|
|
BXRA0615
|
147
|
9570
|
65.0
|
|
BXRA0616
|
157
|
10220
|
65.0
|
|
BXRA0617
|
167
|
10010
|
60.0
|
|
BXRA0618
|
177
|
10590
|
60.0
|
|
BXRA0619
|
186
|
11180
|
60.0
|
|
BXRA0620
|
196
|
11780
|
60.0
|
|
★BXRA0621
|
206
|
12380
|
60.0
|
|
★BXRA0622
|
216
|
11870
|
55.0
|
|
★BXRA0623
|
226
|
12410
|
55.0
|
|
★BXRA0624
|
236
|
12950
|
55.0
|
|
★BXRA0625
|
245
|
13490
|
55.0
|
|
★BXRA0626
|
255
|
12770
|
50.0
|
|
BXRT 60-7インチ 基準荷重＝2750 Ｎ
|
|||
|
品 番
|
ばね定数
|
許容荷重
|
許容タワミ
|
|
Ｎ/mm
|
Ｎ
|
mm
|
|
|
BXRA0703
|
29
|
3230
|
110.0
|
|
BXRA0704
|
39
|
4120
|
105.0
|
|
BXRA0705
|
49
|
4900
|
100.0
|
|
BXRA0706
|
59
|
5590
|
95.0
|
|
BXRA0707
|
69
|
6170
|
90.0
|
|
BXRA0708
|
78
|
7070
|
90.0
|
|
BXRA0709
|
88
|
7510
|
85.0
|
|
BXRA0710
|
98
|
8340
|
85.0
|
|
BXRA0711
|
108
|
8620
|
80.0
|
|
BXRA0712
|
118
|
9410
|
80.0
|
|
BXRA0713
|
127
|
10200
|
80.0
|
|
BXRA0714
|
137
|
10290
|
75.0
|
|
BXRA0715
|
147
|
11030
|
75.0
|
|
BXRA0716
|
157
|
11990
|
70.0
|
|
BXRA0717
|
167
|
11670
|
70.0
|
|
BXRA0718
|
177
|
12360
|
70.0
|
|
BXRA0719
|
186
|
13060
|
70.0
|
|
BXRA0720
|
196
|
13720
|
70.0
|
|
BXRA0722
|
216
|
11850
|
55.0
|
|
★BXRA0724
|
236
|
11780
|
50.0
|
|
BXRT 60-8インチ 基準荷重＝2750 Ｎ
|
|||
|
品 番
|
ばね定数
|
許容荷重
|
許容タワミ
|
|
Ｎ/mm
|
Ｎ
|
mm
|
|
|
BXRA0803
|
29
|
3540
|
120.0
|
|
BXRA0804
|
39
|
4320
|
110.0
|
|
BXRA0805
|
49
|
5160
|
105.0
|
|
BXRA0806
|
59
|
5890
|
100.0
|
|
BXRA0807
|
69
|
6530
|
95.0
|
|
BXRA0808
|
78
|
7460
|
95.0
|
|
BXRA0809
|
88
|
7950
|
90.0
|
|
BXRA0810
|
98
|
8340
|
85.0
|
|
BXRA0811
|
108
|
9170
|
85.0
|
|
BXRA0812
|
118
|
10010
|
85.0
|
|
BXRA0813
|
127
|
10840
|
85.0
|
|
BXRA0814
|
137
|
10980
|
80.0
|
|
BXRA0815
|
147
|
11770
|
80.0
|
|
BXRA0816
|
157
|
11780
|
75.0
|
|
BXRA0817
|
167
|
12510
|
75.0
|
|
BXRA0818
|
177
|
13260
|
75.0
|
|
BXRA0819
|
186
|
11200
|
60.0
|
|
BXRA0820
|
196
|
11770
|
60.0
|
|
★BXRA0822
|
216
|
12950
|
60.0
|
|
★BXRA0824
|
236
|
14130
|
60.0
|
|
||||||
|
品 番
|
ばね定数
|
許容荷重
|
許容タワミ
|
|||
|
Ｎ/mm
|
Ｎ
|
mm
|
||||
|
BXRA0903
|
29
|
3680
|
125.0
|
|||
|
BXRA0904
|
39
|
4510
|
115.0
|
|||
|
BXRA0905
|
49
|
5410
|
110.0
|
|||
|
BXRA0906
|
59
|
6190
|
105.0
|
|||
|
BXRA0907
|
69
|
6880
|
100.0
|
|||
|
BXRA0908
|
79
|
7850
|
100.0
|
|||
|
BXRA0909
|
88
|
8390
|
95.0
|
|||
|
BXRA0910
|
98
|
9320
|
95.0
|
|||
|
BXRA0911
|
108
|
11920
|
95.0
|
|||
|
BXRA0912
|
118
|
10590
|
90.0
|
|||
|
BXRA0913
|
128
|
11490
|
90.0
|
|||
|
BXRA0914
|
137
|
11680
|
85.0
|
|||
|
BXRA0915
|
147
|
12510
|
85.0
|
|||
|
BXRA0916
|
157
|
12560
|
80.0
|
|||
|
BXRA0917
|
167
|
13350
|
80.0
|
|||
|
BXRA0918
|
177
|
14140
|
80.0
|
|||
|
BXRA0919
|
187
|
14930
|
80.0
|
|||
|
BXRA0920
|
196
|
14710
|
75.0
|
|||
|
注１．規格外の特注品は、プラス２1００円にて、承ります。 |
|
| BXRT 66-4inch 〜 BXRT 66-10inch |
基準となる常用荷重と許容応力をほぼ一定とした高応力設計により、
|
|
BXRT 66-4インチ 基準荷重＝2750 Ｎ
|
|||
|
品 番
|
ばね定数
|
許容荷重
|
許容タワミ
|
|
Ｎ/mm
|
Ｎ
|
mm
|
|
|
BXRB0408
|
78
|
4680
|
60.0
|
|
BXRB0410
|
98
|
5390
|
55.0
|
|
BXRB0412
|
118
|
6136
|
52.0
|
|
BXRB0414
|
137
|
6850
|
50.0
|
|
BXRB0416
|
157
|
7693
|
49.0
|
|
BXRB0418
|
177
|
7693
|
49.0
|
|
BXRB0420
|
196
|
9212
|
47.0
|
|
BXRB0422
|
216
|
9936
|
46.0
|
|
BXRB0424
|
236
|
10620
|
45.0
|
|
BXRB0426
|
255
|
11220
|
44.0
|
|
BXRB0428
|
275
|
11000
|
40.0
|
|
BXRB0430
|
295
|
11800
|
40.0
|
|
BXRB0432
|
314
|
12560
|
44.0
|
|
BXRB0434
|
333
|
13320
|
40.0
|
|
BXRB0436
|
353
|
13767
|
39.0
|
|
BXRB0438
|
373
|
14174
|
38.0
|
|
BXRB0440
|
393
|
14934
|
38.0
|
|
BXRT 66-5インチ 基準荷重＝2750 Ｎ
|
|||
|
品 番
|
ばね定数
|
許容荷重
|
許容タワミ
|
|
Ｎ/mm
|
Ｎ
|
mm
|
|
|
BXRB0508
|
78
|
5694
|
73.0
|
|
BXRB0510
|
98
|
6762
|
69.0
|
|
BXRB0512
|
118
|
7670
|
65.0
|
|
BXRB0514
|
137
|
8494
|
62.0
|
|
BXRB0516
|
157
|
9106
|
58.0
|
|
BXRB0518
|
177
|
9912
|
56.0
|
|
BXRB0520
|
196
|
10388
|
53.0
|
|
BXRT 66-6インチ 基準荷重＝2940 Ｎ
|
|||
|
品 番
|
ばね定数
|
許容荷重
|
許容タワミ
|
|
Ｎ/mm
|
Ｎ
|
mm
|
|
| BXRB0605 | 49 | 4420 | 90.0 |
| BXRB0606 | 59 | 5010 | 85.0 |
| BXRB0607 | 69 | 5850 | 85.0 |
| BXRB0608 | 78 | 6290 | 80.0 |
| BXRB0609 | 88 | 6630 | 75.0 |
| BXRB0610 | 98 | 7360 | 75.0 |
| BXRB0611 | 108 | 7560 | 70.0 |
| BXRB0612 | 118 | 8250 | 70.0 |
| BXRB0613 | 127 | 8950 | 70.0 |
| BXRB0614 | 137 | 9630 | 70.0 |
| BXRB0615 | 147 | 9560 | 65.0 |
| BXRB0616 | 157 | 10230 | 65.0 |
| BXRB0617 | 167 | 10860 | 65.0 |
| BXRB0618 | 177 | 11480 | 65.0 |
| BXRB0619 | 186 | 12130 | 65.0 |
| BXRB0620 | 196 | 12760 | 65.0 |
| ★BXRB0622 | 216 | 12960 | 60.0 |
| ★BXRB0623 | 226 | 12420 | 55.0 |
| ★BXRB0624 | 236 | 12970 | 55.0 |
|
BXRT 66-7インチ 基準荷重＝3430 Ｎ
|
|||
|
品 番
|
ばね定数
|
許容荷重
|
許容タワミ
|
|
Ｎ/mm
|
Ｎ
|
mm
|
|
| BXRB0704 | 39 | 4130 | 105.0 |
| BXRB0705 | 49 | 5160 | 105.0 |
| BXRB0706 | 59 | 5890 | 100.0 |
| BXRB0707 | 69 | 6870 | 100.0 |
| BXRB0708 | 78 | 7070 | 90.0 |
| BXRB0709 | 88 | 7950 | 90.0 |
| BXRB0710 | 98 | 8830 | 90.0 |
| BXRB0711 | 108 | 9180 | 85.0 |
| BXRB0712 | 118 | 9420 | 80.0 |
| BXRB0713 | 127 | 10860 | 85.0 |
| BXRB0714 | 137 | 11010 | 80.0 |
| BXRB0715 | 147 | 11780 | 80.0 |
| BXRB0716 | 157 | 12550 | 80.0 |
| BXRB0717 | 167 | 12500 | 75.0 |
| BXRB0718 | 177 | 13270 | 75.0 |
| BXRB0719 | 186 | 13060 | 70.0 |
| BXRB0720 | 196 | 12760 | 65.0 |
| ★BXRB0722 | 216 | 14040 | 65.0 |
| ★BXRB0724 | 236 | 14140 | 60.0 |
|
BXRT 66-8インチ 基準荷重＝3430 Ｎ
|
|||
|
品 番
|
ばね定数
|
許容荷重
|
許容タワミ
|
|
Ｎ/mm
|
Ｎ
|
mm
|
|
| BXRB0804 | 39 | 4720 | 120.0 |
| BXRB0805 | 49 | 5640 | 115.0 |
| BXRB0806 | 59 | 6490 | 110.0 |
| BXRB0807 | 69 | 7210 | 105.0 |
| BXRB0808 | 78 | 7860 | 100.0 |
| BXRB0809 | 88 | 8830 | 100.0 |
| BXRB0810 | 98 | 9330 | 95.0 |
| BXRB0811 | 108 | 9720 | 90.0 |
| BXRB0812 | 118 | 10610 | 90.0 |
| BXRB0813 | 127 | 11480 | 90.0 |
| BXRB0814 | 137 | 11000 | 80.0 |
| BXRB0815 | 147 | 12500 | 85.0 |
| BXRB0816 | 157 | 12570 | 80.0 |
| BXRB0817 | 167 | 12510 | 75.0 |
| BXRB0818 | 177 | 12360 | 70.0 |
| BXRB0819 | 186 | 13050 | 70.0 |
| BXRB0820 | 196 | 13730 | 70.0 |
| ★BXRB0821 | 206 | 14420 | 70.0 |
| ★BXRB0822 | 216 | 15110 | 70.0 |
| ★BXRB0824 | 236 | 16500 | 70.0 |
|
|||||||
|
品 番
|
ばね定数
|
許容荷重
|
許容タワミ
|
||||
|
Ｎ/mm
|
Ｎ
|
mm
|
|||||
|
BXRB0903
|
29
|
4120
|
140.0
|
||||
|
BXRB0904
|
39
|
5100
|
130.0
|
||||
|
BXRB0905
|
49
|
6130
|
125.0
|
||||
|
BXRB0906
|
59
|
7060
|
120.0
|
||||
|
BXRB0907
|
69
|
7910
|
115.0
|
||||
|
BXRB0908
|
78
|
8240
|
105.0
|
||||
|
BXRB0909
|
88
|
9270
|
105.0
|
||||
|
BXRB0910
|
98
|
9820
|
100.0
|
||||
|
BXRB0911
|
108
|
10790
|
100.0
|
||||
|
BXRB0912
|
118
|
11190
|
95.0
|
||||
|
BXRB0913
|
127
|
12110
|
95.0
|
||||
|
BXRB0914
|
137
|
12370
|
90.0
|
||||
|
BXRB0915
|
147
|
12530
|
85.0
|
||||
|
BXRB0916
|
157
|
12570
|
80.0
|
||||
|
BXRB0917
|
167
|
13340
|
80.0
|
||||
|
BXRB0918
|
177
|
14120
|
80.0
|
||||
|
BXRT 66-10インチ 基準荷重＝3430 Ｎ
|
|||
|
品 番
|
ばね定数
|
許容荷重
|
許容タワミ
|
|
Ｎ/mm
|
Ｎ
|
mm
|
|
| BXRB1005 | 49 | 6630 | 135.0 |
| BXRB1006 | 59 | 7660 | 130.0 |
| BXRB1007 | 69 | 8580 | 125.0 |
| BXRB1008 | 78 | 9420 | 120.0 |
| BXRB1009 | 88 | 10160 | 115.0 |
| BXRB1010 | 98 | 10740 | 110.0 |
| BXRB1011 | 108 | 11340 | 105.0 |
| BXRB1012 | 118 | 11780 | 100.0 |
| BXRB1013 | 127 | 12780 | 100.0 |
| BXRB1014 | 137 | 13070 | 95.0 |
| BXRB1015 | 147 | 13250 | 90.0 |
| BXRB1016 | 157 | 14140 | 90.0 |
| BXRB1017 | 167 | 15020 | 90.0 |
| BXRB1018 | 177 | 15030 | 85.0 |
|
注１．規格外の特注品は、プラス２1００円にて、承ります。 |
 |
| 【受注生産】 |
|
FORMULA
|
|||
|
品 番
|
内径
|
ポンド(LB/In)
|
自由高さ
|
| FMR58/400-800 |
Φ58
|
400〜800 |
4〜6inch
|
| FMR58/850-1500 | 850〜1500 |
4〜6inch
|
|
| FMR58/1550-2000 | 1550〜2000 |
4〜6inch
|
|
| FMR58/2050-2300 | 2050〜2300 |
4〜6inch
|
|
| *この商品は50ポンド刻みでポンド数を指定出来ます。 ご注文の際は注文書の備考欄にご希望のポンド数をご記入下さい。 |
||
 |
 |
 |
|
4inch
|
5inch
|
6inch
|
| 【受注生産】 |
|
DALLARA
|
|||
|
品 番
|
内径
|
ポンド(LB/In)
|
自由高さ
|
| DLR35/500-1500 |
Φ35
|
500〜1500 |
5inch
|
| DLR35/1500-2200 | 1500〜2200 |
5inch
|
|
| *この商品は50ポンド刻みでポンド数を指定出来ます。 ご注文の際は注文書の備考欄にご希望のポンド数をご記入下さい。 |
 |
| ※ ばね定数と自由高さの換算式は下記の通りです。 500LB/in の場合は、( 500×0.4536)÷25.4 ( Kgf/mm)になります。 現在施行されている国際単位（ＳＩ単位）への換算値はキロ表示に9.80665を乗じた数値になります。 |
|
| Helper Spring ● ヘルパースプリング |
| ジャッキアップ時のアッパーシート離脱防止・スプリングの遊び防止に最適です。 JIS G 3521 ロール押し長方形断面成形材の採用による密着高さの極限縮小を実現。 汎用性を持たせる為内径サイズは下記2種類の設定です。 この商品は在庫が無くなり次第廃番となりますのでご注文の際は電話にて在庫確認をお願い致します。 |
|
品 番
|
内径
|
密着
荷重 |
自由
長 |
密着
高さ |
|
BXRHTS58
|
Φ58
|
49Ｎ
|
78.0mm
|
7.2mm
|
|
BXRHTM70
|
Φ70
|
127Ｎ
|
115.0mm
|
10.0mm
|
| ※セット内容２本
|
|
 |

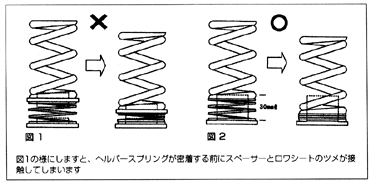

 このヘルパースプリング使用する際は、下図の図2のようにご使用ください。 |
注1.このヘルパースプリングは密着高さを低く設定していますので、スプリング間のスペーサーは使用しないで下さい。 注2.ロワシートのツメの高さは、スプリングセット時にメインスプリングの座巻き部分にかかる位の高さにしてください。 注3.ヘルパースプリングはメインスプリングの下側に装着してください。  |
 |
| BXP/BXH |
基準となる常用荷重と許容応力をほぼ一定とした高応力設計により、
|
|
BXP 60―プライマリ― 60-2.5インチ
|
|||
|
品 番
|
ばね定数
|
密着荷重
|
許容タワミ
|
|
Ｎ/mm
|
Ｎ
|
mm
|
|
|
BXPA100
|
29.4
|
1058
|
36.0
|
|
BXPA130
|
37.2
|
1265
|
34.0
|
|
BXPA155
|
47.1
|
1507
|
32.0
|
|
BXPA180
|
58.8
|
1764
|
30.0
|
|
BXPA200
|
72.5
|
2030
|
28.0
|
|
BXPA250
|
109.8
|
2416
|
22.0
|
|
BXPA300
|
149.1
|
2982
|
20.0
|
|
BXPA350
|
207.9
|
3534
|
17.0
|
|
BXP 63―プライマリ― 63-2.5インチ
|
|||
|
品 番
|
ばね定数
|
密着荷重
|
許容タワミ
|
|
Ｎ/mm
|
Ｎ
|
mm
|
|
|
BXPC090
|
25.5
|
918
|
36.0
|
|
BXPC110
|
32.3
|
1098
|
34.0
|
|
BXPC130
|
41.2
|
1318
|
32.0
|
|
BXPC160
|
52.0
|
1560
|
30.0
|
|
BXPC180
|
63.7
|
1784
|
28.0
|
|
BXPC300
|
121.1
|
2906
|
24.0
|
|
BXPC350
|
147.7
|
3397
|
23.0
|
|
BXPC400
|
177.3
|
3900
|
22.0
|
|
BXPC450
|
210.6
|
4212
|
20.0
|
|
BXP 66―プライマリ― 66-2.5インチ
|
|||
|
品 番
|
ばね定数
|
密着荷重
|
許容タワミ
|
|
Ｎ/mm
|
Ｎ
|
mm
|
|
|
BXPB080
|
22.5
|
810
|
36.0
|
|
BXPB100
|
29.4
|
1000
|
34.0
|
|
BXPB120
|
36.3
|
1162
|
32.0
|
|
BXPB140
|
46.1
|
1383
|
30.0
|
|
BXPB160
|
55.9
|
1565
|
28.0
|
|
BXPB180
|
68.6
|
1784
|
26.0
|
|
BXPB300
|
128.4
|
2953
|
23.0
|
|
BXPB350
|
178.5
|
3570
|
20.0
|
|
BXPB400
|
212.8
|
4043
|
19.0
|
|
BXPB450
|
251.0
|
4043
|
18.0
|
|
BXH NEW ヘルパー
|
|||
|
品 番
|
ばね定数
|
自由長
|
密着高さ
|
|
Ｎ/mm
|
mm
|
mm
|
|
|
BXHA050
|
9.6
|
50.0
|
25.0
|
|
BXHA070
|
9.6
|
70.0
|
25.0
|
|
BXHC050
|
7.8
|
50.0
|
22.0
|
|
BXHC070
|
7.8
|
70.0
|
22.0
|
|
BXHB050
|
7.8
|
50.0
|
20.0
|
|
BXHB070
|
7.8
|
70.0
|
20.0
|
|
注１．規格外の特注品は、プラス２1００円にて、承ります。 |
