ADVANCE FD



概要



Defi-Link Meter ADVANCE FD (アドバンスエフディー)は高輝度2.5インチフルカラーTFTを搭載したデジタルメーターで、アドバンスコントロールユニットに接続して使用する製品です。



ADVANCE FD三面



品番 DF17801
価格 40,700円（税込）
当店販売価格￥33000（tax込）

  • ※ご使用の際は別売りのDefi-Link ADVANCE Control Unit(デフィーリンク アドバンスコントロールユニット)が必要です。
  • ※本サイトでは「Defi-Link Meter」や「Defi-Link」の部分を省略してADVANCE FD、FD等と表現する場合があります。



特長



  • 二輪車純正採用実績を持つ、対直射光に優れた高輝度2.5インチカラーTFT搭載

    ADVANCE FD

  • カラーTFTの見やすさを最大限に生かす低反射ガラス採用
  • 周囲の明るさに応じて画面の輝度を自動で調整する自動調光機能搭載
  • 左右どちらにも装着可能な別体スイッチ採用、フルハーネスシートベルト装着時の操作性向上
  • 未点灯時は一本の線状に見え、点灯時は一灯ずつ境目が見えるシームレスシーケンシャルインジケーター搭載

    FDシームレスシーケンシャルインジケーター

  • 最大6機種を同時表示可能
  • ターボ・インマニのバー・デジタル表示搭載
  • オド・トリップ表示搭載
  • 専用取付ステー付属

    ADVANCE FD
    ※この画像では専用取付ステーとオプションパーツ(別売)のフィッティングキットを併用して取り付けています。



表示機種



表示機種 表示範囲 表示形態
車速（SPEED) 0 〜 399km/h（0 〜 239MPH) 数値
エンジン回転数（TACHO) 0 〜 11,000rpm 数値/バー
OP1 ターボ (TURBO)／インマニ (IN-MF. P.)※ -100 〜 300kPa (-29.5inHg 〜 45.0PSI) 数値/バー
OP2 油圧（OIL P.)※ 0 〜 1,000kPa（0 〜 145PSI) 数値
OP3 燃圧（FUEL P.)※ 0 〜 600kPa（0 〜 87PSI) 数値
OP4 油温（OIL T.)※ 0 〜 150℃（32 〜 302°F) 数値
OP5 水温（WATER T.)※ 0 〜 150℃（32 〜 302°F) 数値
OP6 排気温度（EXT. T.) ※ 0 〜 1,100℃（32 〜 2,012°F) 数値
差圧（DIFF P.)※ 0 〜 1,000kPa（0 〜 145PSI) 数値
電圧（VOLT) 10 〜 16V 数値
オド（ODO) 0 〜 999,999km (0 〜 599,999mile) 数値
トリップ（TRIP) 0.0 〜 9999.9km (0.0 〜 9999.9mile) 数値
アイドリング（IDLING) 00:00 〜 99:99 数値



※印のついている機種を表示するには別売りのセンサーとセンサーハーネスの取り付けが必要です。



取付・取扱い上の注意



  • Defi-Link ADVANCE SYSTEM（デフィーリンクアドバンスシステム）はDefi-Link SYSTEM（デフィーリンクシステム）製品とは接続できません。また互換性もありません。ターボセンサー以外のセンサーのみ共通ですがセンサーハーネスは異なりますのでDefi-Link ADVANCE SYSTEM用のセンサーハーネスが必要です。
  • ご使用の際は別売りのDefi-Link ADVANCE Control Unit(デフィーリンク アドバンスコントロールユニット)、各種センサーとセンサーハーネスの取り付けが必要です。
  • 各センサーの取り付けにあたり、市販のセンサーアタッチメント、ホースジョイント等が必要です。
  • 適合は国産車のみです。

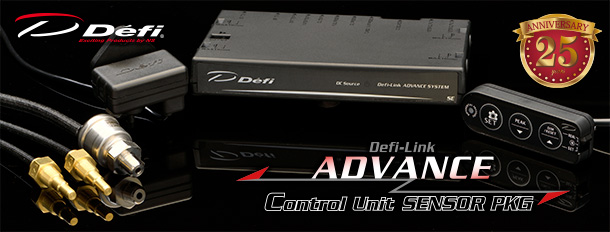

ADVANCE Control Unit センサーパッケージ

ADVANCEコントロールユニットセンサーパッケージは、ADVANCEコントロールユニットSEと、ターボ・油圧・油温・水温の各センサーとセンサーハーネスをひとつのパッケージにまとめた製品です。

本製品はDefi誕生25周年記念モデルとして、それぞれ単品で揃えるよりも約1万円もお得な価格設定となっています。

品番: DF18901
税込価格: 60,500円
当店販売価格
￥47190（tax込）

含まれるもの：
ADVANCEコントロールユニットSE
ターボ/油圧/油温/水温 用の各センサーとセンサーハーネス
（ターボセンサーは200kPa/120kPa/インマニ用）

主にこれからADVANCE FDを購入して取り付ける方向けの部品構成となっていますが、DSDFやADVANCE ZD(生産終了)の単品、そのほかADVANCEシリーズのメーターにもご使用いただけます。

ADVANCEシリーズのメーターパッケージには基本的にセンサーとセンサーハーネスが含まれていますが、ADVANCE A1シリーズのターボ200kPaと水温計にはセンサーとセンサーハーネスを含まない品番をご用意しております。

  • ※それぞれの製品に関する仕様等は各製品ページならびに取扱説明書をご参照ください。
  • ※本製品はDefi-Link ADVANCEシステムをまだ使用されていない方向けです。すでにADVANCEコントロールユニット/ユニットSEやセンサー類をお取り付けの場合は、必要な製品のみをご購入ください。
  • ※ADVANCEシステム構成はこちらをご参照ください。
  • ※本サイトでは「Defi-Link Meter」や「Defi-Link」の部分を省略してADVANCE A1、ADVANCEコントロールユニット等と表現する場合があります。

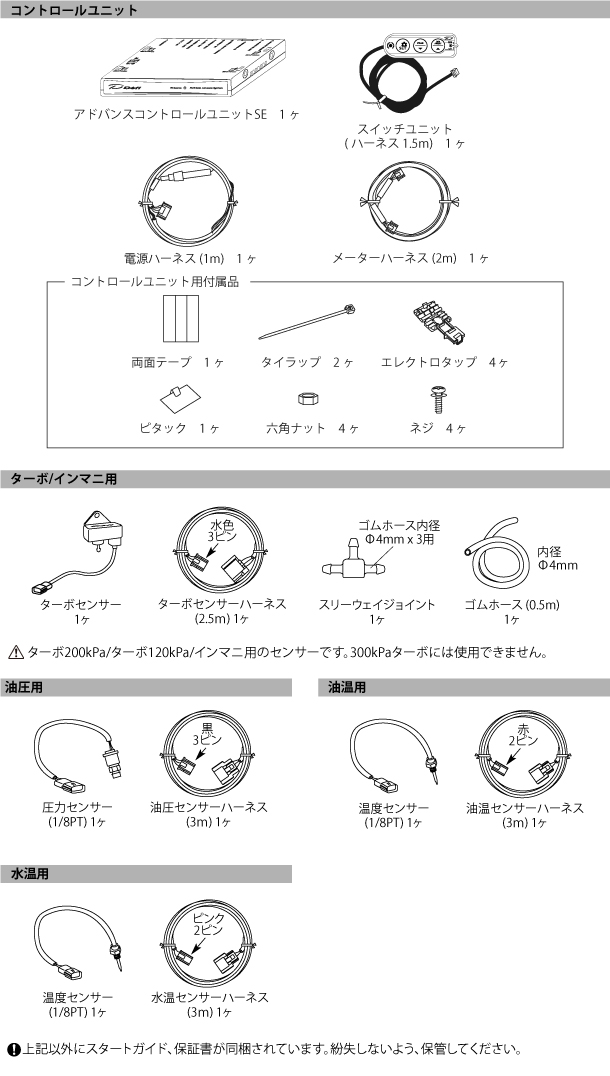

構成部品

ADVANCEコントロールユニットセンサーパッケージには以下のものが含まれます。

  • ※ADVANCEメーター、ディスプレイ、DSDF等は別途ご用意ください。
  • ※センサーの取り付けには別途市販のセンサーアタッチメントが必要です。
  • ※車種により別途市販の異形スリーウェイジョイントが必要です。
