Defi デフィメーター用
センサー ハーネス

Defiの製品に使用しているセンサーの仕様とセンサーを取り付ける際に必要な市販の購入部品についての説明です。

• ※各センサーを取り付ける際に、製品の他に別途購入が必要な部品があります。各センサーの項目をご確認ください。それぞれ、お客様の車に適した部品をご購入ください。不明な場合は購入の際に販売店にお尋ねください。
• ※Defi製品のネジピッチはいずれも1/8PTですので、それに合った部品をご購入下さい。
• ※油温計・水温計用の温度センサーの先端部分の径は7mmですので、それに合った部品をご購入ください。
• ※本ページに掲載している画像の部品（アタッチメント）はJURAN （株式会社タニダ） 様よりご提供いただいております。センサーアタッチメントに関するご質問は株式会社タニダ様（TEL：052-871-3741）にお問合せください。
• ※取付・取扱いに関する注意も合わせてお読みください。
• ※製品ごとの適合部品はパーツ検索にてご確認いただけます。

• ターボセンサー
• 圧力センサー
• 温度センサー
• 排気温度センサー
• センサーセットについて

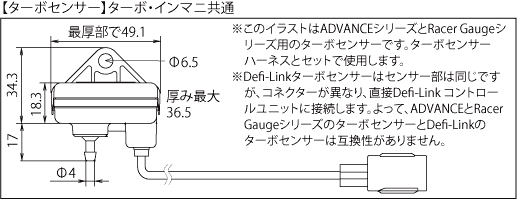

ターボセンサー

ターボ計(Max200/120kPa）とインマニ計は共通のターボセンサーです。
ターボ計Max300kPaは、専用のターボセンサーになります。
ターボセンサーはターボ計・インマニ計をご購入いただくと製品に同梱されています。

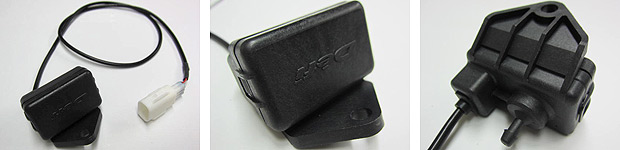

ADVANCEシリーズ、Racer Gauge用ターボセンサー(ターボ計Max200/120kPa、インマニ計)

ターボセンサー PDF06503S 9,350円（税込） / ADVANCEシリーズ、Racer Gauge用
当店価格￥7950（tax込）
ターボセンサー ハーネス (2.5m) PDF06505H 4,950円（税込） / ADVANCEシリーズ、Racer Gauge用
当店価格￥4210（tax込）

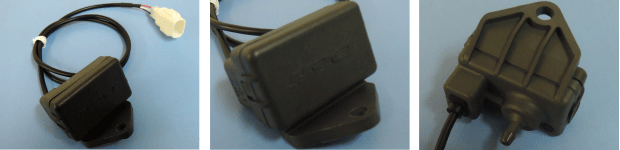

ADVANCEシリーズ用ターボセンサー(ターボ計Max300kPa)

ターボセンサー PDF14604S 12,100円（税込） / ADVANCEシリーズ用
当店価格￥10290（tax込）
ターボセンサー ハーネス (2.5m) PDF06505H 4,950円（税込） / ADVANCEシリーズ、Racer Gauge用
当店価格￥4210（tax込）

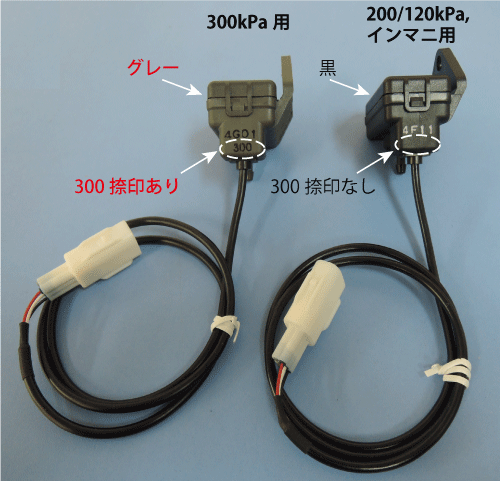

▼ターボセンサーの見分け方

ターボセンサーは”Max300kPa用(PDF14604S)”と”Max200/120kPa,インマニ用(PDF06503S)”で本体の色、捺印が異なりますので、ご注意ください。
センサーハーネス(PDF06505H)は共通です。

Defi-Linkシリーズ用ターボセンサー
上のADVANCEシリーズ、Racer Gauge用のターボセンサーはセンサーとコントロールユニットの間に別途センサーハーネスを使います。そのためターボセンサー自体に付いているハーネスは短くなっています。
Defi-Linkシリーズ用のターボセンサーは、センサー自体に付いているハーネスを直接コントロールユニットまで配線するタイプ（左画像）と、ADVANCEシリーズ同様、センサーとセンサーハーネスが分かれているタイプの2種類あります。（生産時期によって形が異なりますが、どちらも同じように使えます。）

ターボセンサー PDF00603S（生産終了）/ Defi-Linkシリーズ専用

• ※ADVANCEまたはRacer Gaugeシリーズのターボセンサーをご使用になる場合、センサーハーネスが必要です。センサーハーネスはメーターに付属しています。
• ※Defi-Linkシリーズのターボセンサーをご使用になる場合、センサーハーネスが不要のタイプとセンサーハーネスが必要なタイプがあります。（生産時期によりタイプ異なりますが、どちらも同じように使えます。）
• ※ターボ計(Max200/120kPa)、インマニ計にはゴムホースとスリーウェイジョイント（Φ4）がメーターに付属していますが、ターボ計300kPaには付属しておりませんので別途市販品をご用意ください。
• ※ADVANCEとRacer GaugeシリーズのターボセンサーとDefi-Linkシリーズのセンサーハーネス一体型ターボセンサーには互換性はありません。センサーハーネスが分かれているタイプのセンサーはセンサー部分のみ互換性があり、センサーハーネス部分は互換性はありません。
• ※ターボセンサー延長ハーネスはADVANCEシリーズとRacer Gaugeシリーズにお使いいただけます。Defi-Linkシリーズは、センサーとセンサーハーネスが分かれているタイプのみにご利用いただけます。

▼ターボセンサーを取り付ける際に別途購入が必要な部品

・ホースバンドまたはタイラップ
・スリーウェイジョイント(ホース内径がΦ4以上の場合またはターボ計300kPaご購入の場合)
・耐圧400kPa以上のホース(ターボ計300kPaご購入の場合)


▲ページトップへ

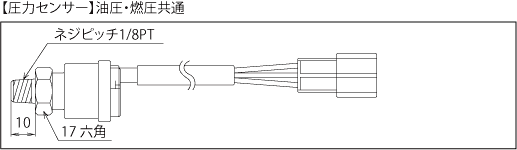

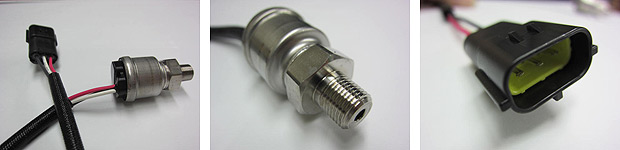

圧力センサー

油圧と燃圧共通のセンサーです。油圧計、または燃圧計をご購入いただくと製品に同梱されています。

圧力センサー (1/8PT) PDF00703S 17,050円（税込）
/ ADVANCEシリーズ、Racer Gauge、DIN-Gauge、Defi-Linkシリーズ用
当店価格￥14500（tax込）
油圧計センサーハーネス (3m) PDF08105H 4,950円（税込）/ ADVANCEシリーズ用
当店価格￥4210（tax込）
油圧計センサーハーネス (2.5m) PDF00704H（生産終了）/ Defi-Linkシリーズ専用
燃圧計センサーハーネス (2.5m) PDF06603H 4,950円（税込）/ ADVANCEシリーズ、Racer Gauge圧力用
当店価格￥4210（tax込）
燃圧計センサーハーネス (2.5m) PDF00803H（生産終了）/ Defi-Linkシリーズ専用
圧力センサーハーネス (3m) PDF05604H（生産終了）/ 初期型DIN-Gauge用

• ※圧力センサーをご使用になる場合、センサーハーネスが必要です。センサーハーネスはメーターに付属しています。
• ※センサーの取り付けには別途市販品のアタッチメントが必要になります。
• ※ADVANCE・Racer Gauge・DIN-Gauge・Defi-Linkシリーズは全て共通のセンサーです。
• ※センサーハーネスはDefi-Linkシリーズ用とそれ以外で異なり、互換性はありません。
• ※センサー延長ハーネスは全てのシリーズに共通です。

▼圧力センサーを油圧用に取り付ける場合に別途購入が必要な部品

・1/8PTアダプターまたはサンドイッチタイプの1/8PTセンサーアタッチメント
・シールテープ

油温センサーと油圧センサーを取り付ける場合はサンドイッチタイプのアタッチメントをご使用ください。
油圧センサーのみを取り付ける場合もサンドイッチタイプのアタッチメントを推奨しますが、アダプターをご使用いただくことも可能です。

▼圧力センサーを燃圧用に取り付ける場合に別途購入が必要な部品

・1/8PTスリーウェイジョイント
・1/8PTホースユニオン
・ホースバンド
・シールテープ



▲ページトップへ

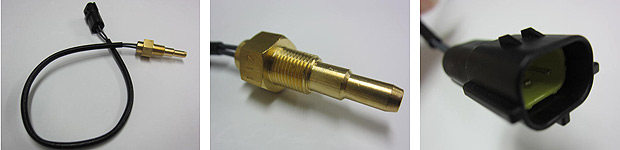

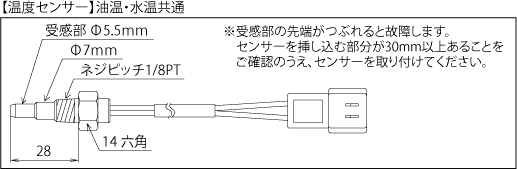

温度センサー

油温と水温共通のセンサーです。油温計、または水温計をご購入いただくと製品に同梱されています。

温度センサー (1/8PT) PDF00903S 6,600円（税込）
/ ADVANCEシリーズ、Racer Gauge、DIN-Gauge、Defi-Linkシリーズ用
当店価格￥5610（tax込）
油温計センサーハーネス (3m) PDF05602H 4,950円（税込）
/ ADVANCEシリーズ、Racer Gauge温度、DIN-Gauge温度1用
当店価格￥4210（tax込）
油温計センサーハーネス (2.5m) PDF00904H（生産終了）/ Defi-Linkシリーズ専用
水温計センサーハーネス (3m) PDF05603H 4,950円（税込） / ADVANCEシリーズ、DIN-Gauge温度2用
当店価格￥4210（tax込）
水温計センサーハーネス (2.5m) PDF01003H（生産終了）/ Defi-Linkシリーズ専用

• ※温度センサーをご使用になる場合、センサーハーネスが必要です。センサーハーネスはメーターに付属しています。
• ※センサーの取り付けには別途市販品のアタッチメントが必要になります。
• ※ADVANCE・Racer Gauge・DIN-Gauge・Defi-Linkシリーズは全て共通のセンサーです。
• ※センサーハーネスはDefi-Linkシリーズ用とそれ以外で異なり、互換性はありません。
• ※センサー延長ハーネスは全てのシリーズに共通です。

▼温度センサーを油温用に取り付ける場合に別途購入が必要な部品

・サンドイッチタイプの1/8PTセンサーアタッチメント
・シールテープ

▼温度センサーを水温用に取り付ける場合に別途購入が必要な部品

・1/8PTセンサーアタッチメント
・ホースバンド・シールテープ



▲ページトップへ

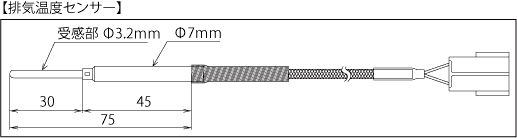

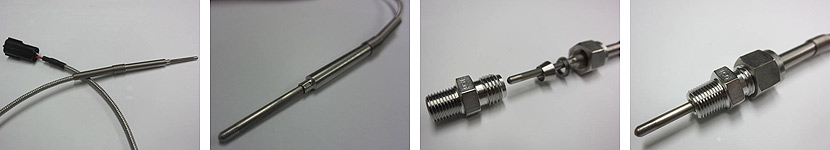

排気温度センサー

排気温度計をご購入いただくとフィッティングと一緒に製品に同梱されています。

排気温度センサー PDF01103S 18,700円（税込） / ADVANCEシリーズ、Racer Gauge、Defi-Linkシリーズ用
当店価格￥15900（tax込）
排気温度計センサーハーネス (2.5m) PDF06803H 6,160円（税込） / ADVANCEシリーズ、Racer Gauge用
当店価格￥5240（tax込）
排気温度計センサーハーネス (2.5m) PDF01104H（生産終了）/ Defi-Linkシリーズ専用
排気温度センサー用フィッティング(1/8PT) PDF01105G 1,980円（税込）
/ ADVANCEシリーズ、Racer Gauge、Defi-Linkシリーズ用
当店価格￥1690（tax込）

• ※排気温度センサーをご使用になる場合、センサーハーネスとフィッティングが必要です。センサーハーネスとフィッティングはメーターに付属しています。
• ※ADVANCE・Racer Gauge・Defi-Linkシリーズは全て共通のセンサーです。
• ※センサーハーネスはDefi-Linkシリーズ用とそれ以外で異なり、互換性はありません。
• ※センサー延長ハーネスは全てのシリーズに共通です。

▼排気温度センサーを取り付ける際に別途購入が必要な部品

別途購入が必要な部品はありません。

▲ページトップへ

センサーセット

各メーターには製品パッケージの中にセンサーとセンサーハーネスが含まれています。
例：油温計には温度センサーと油温センサーハーネスが含まれています。ADVANCE ZDやDefi-Link Displayといったディスプレイ製品には含まれていません。

センサーとセンサーハーネスをセットにしたセンサーセットをパーツとして販売しております。
センサーセットは、主にADVANCE ZDやDefi-Link Displayをご購入いただいたお客様向けにパーツ設定しておりますが、ADVANCE CRやBF、Defi-Link Meter等、メーターのセンサーとセンサーハーネスが両方とも故障した場合などにもお使いいただけます。

• ※センサーセットはDefi-Linkシステム用とADVANCEシステム用で異なります。Defi-Linkシステム用は2012年3月で生産終了となりました。
• ※ターボセンサー以外のセンサーは全てのシリーズの製品に共通ですが、センサーハーネスは異なり、互換性もありません。
  例：温度センサーはDefi-LinkもADVANCEシリーズにも共通ですが、センサーハーネスは異なるため、センサーセットも異なります。
  例：Defi-Link DisplayをADVANCE ZDに付け替える場合、センサーは共通なので付け替える必要はありませんが、別途ADVANCEユニット、各センサーハーネスを購入する必要があります。
• ※ご購入の際は、お使いの製品に適用できるパーツを事前にご確認ください。
• ※センサーハーネスの長さが足りない場合はセンサー延長ハーネスを別途ご購入ください。センサー延長ハーネスはすべてのシリーズに共通です。
• ※センサー、センサーハーネス、延長ハーネスはそれぞれパーツとして単品販売しております。

パーツ検索はこちら

▲ページトップ
