アプリは従来のCarscopeを進化させたCarscopePlusを新開発。新開発
アプリLogManager（後日発売）と合わせることでユーザーインターフェース
を充実し,様々な使い方が楽しめます。

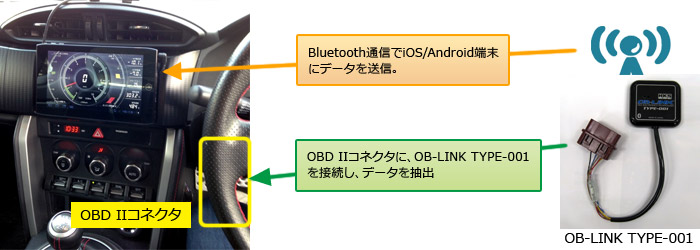

接続方法

SUBARU BRZの2DINオーディオスペースにタブレットを取りつけ,データを表示させたイメージです。

アプリ

●専用アプリは下記アドレスからダウンロードしてください。

■Android

CarsocpePlus：
https://play.google.com/store/apps/details?id=jp.co.sbc.app.Carscope&hl=ja ObBridge

ObBridge：https://play.google.com/store/apps/details?id=jp.co.sbc.app.ObBridge&hl=ja

※ CarscopePlusを使用する為にはOB-BRIDGEもインストールする必要があります。

■iOS

CarscopePlus：https://itunes.apple.com/jp/app/carscopeplus/id689888262?mt=8

※3 iOSは,CarscopePlusの中に,ObBridgeが入っていますので,アプリが1ヶとなります。

Android用QRコード

1. CarscopePlus（無料）

Carscope for Android QRコード

2.OB-BRIDGE（無料）

OB-BRIDGE QRコード

iOS用QRコード

3. CarscopePlus（無料）

Carscope for iOS QRコード

【CarscopePlus】

CarscopePlus：OB-LINKを介してリアルタイムメーター,ロガーなど車両情報を表示させる車両情報アプリです。

※CarscopePlusはApp Store (iOS) / Google play (Android)よりダウンロードしてご利用ください。

●リアルタイムメーター：5つのデザインから選択可能でワーニング・ピークホールド機能も付いています。

マルチ

２連

４連

データリスト

グラフ

●ロガー：新機能としてOB-LINK本体にメモリー機能を搭載。

IG信号線を接続すれば,累積走行距離・累積燃料消費量・最高水温・最高油温・エンジン系
エラーコードをメモリします。OBDⅡカプラにIG信号線が入っている車両もあります。この場合,
別途IG信号線を接続する必要はありません。

データ項目などをあらかじめ設定しておくとアプリを起動させなくてもOB-LINK内部にデータが
記憶されます。 ※4
※4 専用アプリ,LogManager（2014年6月中旬リリース予定）が必要です。

走行カレンダー

履歴燃費・マップ

積算履歴

履歴グラフ

●故障診断：メンテナンスが必要なパーツ,定期点検時期をお知らせします。

エンジンワーニングアイコン

エンジン系故障コード

●カーカルテ：車両メンテナンス：メンテナンスが必要なパーツ,定期点検時期をお知らせします。
　　　　　　　累積走行距離にODOメータの値を入れると,走行距離でより正確にお知らせします。

オプションアプリ

LogManager：
データ項目・サンプリングタイムを予め設定しておくと,自動でOB-LINK内部のメモリーに
データが記憶されます。

※2014年6月中旬リリース予定

OB-LINKが収得するデータ21項目

・車速
・吸入空気量
・E/G油温
・エンジン回転数
・吸気温
・T/M油温
・水温

・スロットル1/2
・ギアポジション
・点火時期
・アクセル1/2
・故障コード
・AF補正1/2
・インマニ圧

・累積走行距離
・AF学習値1/2
・エアフロ出力1/2
・ステアリング舵角
・O2センサー
・ブレーキ
（ON/OFF or 踏圧）

※車種により習得できるデータは異なります。

サンプリング	メモリー時間
100ms	139分
200ms	278分
500ms	695分
1秒	23時間
5秒	116時間
10秒	232時間

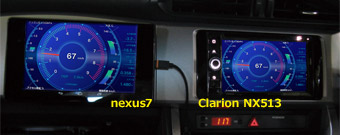

ナビ連携

Clarion社 Smart Accessを使用すると,CarscopePlusを車載ナビに表示可能となります。
またナビ画面からもCarscopePlusの操作が可能になります。
（Smart Accessは専用ナビゲーションとHDMIケーブルが必要です。）

Clarion「Smart Access リンク」に対応しています。

Android端末とクラリオン社製Smart Access対応ナビゲーションを接続することで,「Carscope」を
ナビゲーション画面で楽しめます。

※Smart Accessの詳細はこちら

http://www.clarion.com/jp/ja/products-personal/service/

※Smart Access Android Phone Linkのナビゲーション対象機種・取扱説明書などはこちら

http://www.clarion.com/jp/ja/products-personal/service/SmartAccess_android/hilight/
index.html#Fm-1Anchor

http://www.clarion.com/jp/ja/products-personal/service/SmartAccess_android/manual/
index.html#Fm-1Anchor

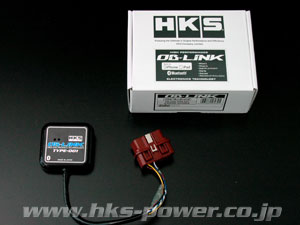

●OB-LINK TYPE-001 /

コードNo.	価格	備考
コードNo.	価格	備考
44009-AK002	(¥19,800) 当店販売価格￥１４７７０（税抜き）	車載器（OB-LINK本体）, 端末（スマートフォン・タブレットなど）とアプリが必要です。対応OSは Android 2.33以降/iOS 6.1以降。

OB-LINK 設定・適合表　（2014.6.2 まで確認済）

OB-LINK アプリ動作確認済み端末一覧表　（2014.9.17 まで確認済）
