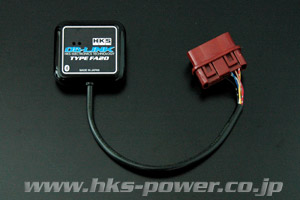

【OB-LIN タイプ FA20】
OB-LINK TYPE-001をベースに86/BRZ向けに抽出データなどを特化させたスペシャルモデルです。
通常モデルにはない専用機能
通常版のOB-LINK TYPE-001にはない専用機能があります。
●カプラーオンで使用可能：
通常版のTYPE-001の場合,車種情報などの初期設定が必要となりますがTYPE-FA20では各設定が
プリセットされておりますのでOBD IIコネクターに本体を接続し,お手持ちのスマートフォンやタブレット
などとBluetoothのペアリングを行うだけで使用可能となります。
●通常版にはない抽出データ：
通常版のTYPE-001で抽出できるデータ以外に…,
の走りに特化したデータを表示することが出来ます。
* 目標空燃比,実空燃比,ノック補正学習値,ノック制御値に関しては2014年6月中旬の
アプリアップデート時に対応予定です。
●カーカルテ画面をお好きな画像に：
カーカルテの車両画像をお客様の愛車などお好きな画像に変更することが出来ます。
Carscope FA20：OB-LINKを介してリアルタイムメーター,ロガーなど車両情報を表示させる
FA20専用車両情報アプリです。
※Carscope FA20はApp Store (iOS) / Google play (Android)よりダウンロードしてご利用ください。
※Carscope FA20は通常モデルのOB-LINK TYPE-001には使用できません。
●専用アプリは下記アドレスからダウンロードしてください。
■Android
CarsocpeFA20：
https://play.google.com/store/apps/details?id=jp.co.hks_power.app.CarscopeFA20&hl=ja
ObBridge：https://play.google.com/store/apps/details?id=jp.co.sbc.app.ObBridge&hl=ja
※ CarscopeFA20を使用する為にはOB-BRIDGEもインストールする必要があります。
■iOS
CarscopeFA20：https://itunes.apple.com/jp/app/carscopefa20/id877540680?mt=8
※3 iOSは,CarscopeFA20の中に,ObBridgeが入っていますので,アプリが1ヶとなります。
Android用QRコード
1. CarscopeFA20（無料）
2.OB-BRIDGE（無料）
iOS用QRコード
3. CarscopeFA20（無料）
●リアルタイムメーター：
5つのデザインから選択可能でワーニング・ピークホールド機能も付いています。
マルチ
２連
デジタル
●ロガー：
新機能としてOB-LINK本体にメモリー機能を搭載。データ項目などをあらかじめ設定して
おくとアプリを起動させなくてもOB-LINK内部にデータが記憶されます。
走行カレンダー
履歴燃費
積算履歴
●故障診断：
エンジン系故障コードがあるとエンジンワーニングアイコンが表示されます。
エンジンワーニングアイコン
エンジン系故障コード
●車両メンテナンス：
メンテナンスが必要なパーツ,定期点検時期をお知らせします。
オプションアプリ
LogManager：データ項目・サンプリングタイムを予め設定しておくと,自動でOB-LINK内部の
メモリーにデータが記憶されます。
※2014年6月中旬リリース予定
OB-LINKが収得するデータ＋TYPE-FA20で収得可能なデータ
・車速
・吸入空気量
・E/G油温
・エンジン回転数
・吸気温
・水温
・スロットル1/2
・ギアポジション
・点火時期
・故障コード
・AF補正
・インマニ圧
・累積走行距離
・AF学習値
・ステアリング舵角
・ブレーキ（踏圧）
・エンジン負荷値
・バッテリー電圧
・燃圧
・触媒温度
・排気温度センサー
・外気温度
・左右G
・前後G
・ヨーレート値
・目標空燃比
・実空燃比
・ノック補正学習値
・ノック制御値
*目標空燃比,実空燃比,ノック補正学習値,ノック制御値に関しては2014年6月中旬の
アプリアップデート時に対応予定です。
| サンプリング |
メモリー時間 |
| 100ms |
139分 |
| 200ms |
278分 |
| 500ms |
695分 |
| 1秒 |
23時間 |
| 5秒 |
116時間 |
| 10秒 |
232時間 |
OB-LINK 設定・適合表 （2014.6.2 まで確認済）
