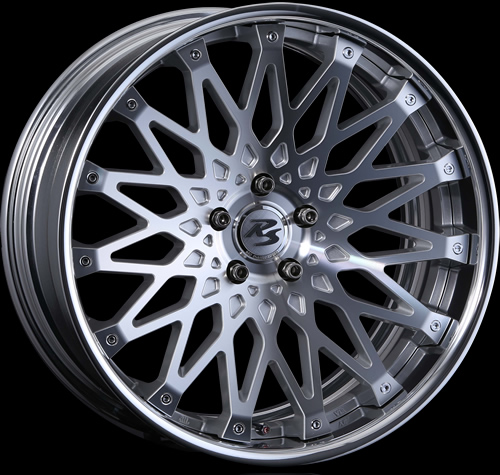

CV WIRE MULTI PIECE

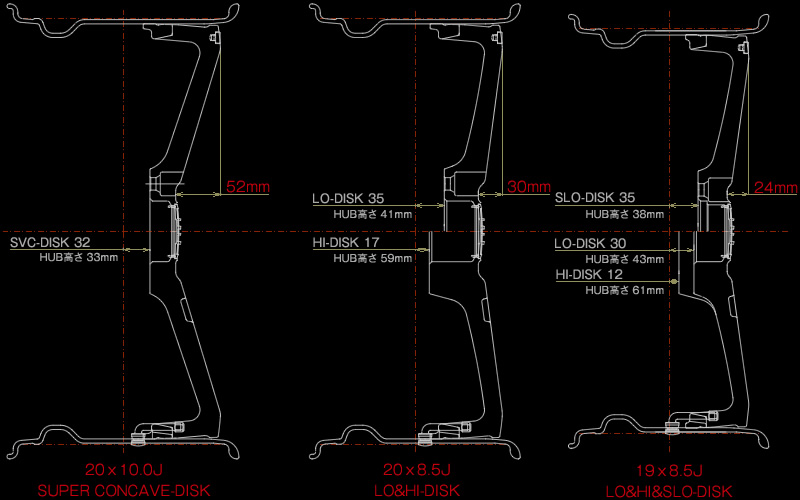

SUPER CONCAVE DISK [20"]
| SIZE |
INSET(RIM DEPTH mm) |
HOLE-P.C.D. |
HUB DIA |
NUT DIA |
TYPE |
| 20 x 8.0J |
+28(59) |
〜 |
+6(81) |
5-112
5-114.3
5-120 |
φ66.5(5-112)
φ73(5-114.3)
φ72.5(5-120) |
φ15/φ28.5 |
60°TAPER |
| 20 x 8.5J |
+35(58) |
〜 |
-1(94) |
φ15/φ28.5 |
60°TAPER |
| 20 x 9.0J |
+41(58) |
〜 |
-7(106) |
φ15/φ28.5 |
60°TAPER |
| 20 x 9.5J |
+48(58) |
〜 |
-13(119) |
φ15/φ28.5 |
60°TAPER |
| 20 x 10.0J |
+54(58) |
〜 |
-20(132) |
φ15/φ28.5 |
60°TAPER |
*DISKのRIMからの突出無し。
SUPER LO DISK [19”]
| SIZE |
INSET(RIM DEPTH mm) |
HOLE-P.C.D. |
HUB DIA |
NUT DIA |
TYPE |
| 19 x 7.5J |
+50(47) |
〜 |
+26(71) |
5-100 |
φ73 |
φ15/φ28.5 |
60°TAPER |
| 19 x 8.0J |
+55(49) |
〜 |
+19(85) |
5-100 |
φ73 |
φ15/φ28.5 |
60°TAPER |
| 19 x 8.5J |
+55(55) |
〜 |
+13(97) |
5-100 |
φ73 |
φ15/φ28.5 |
60°TAPER |
| 19 x 9.0J |
+55(61) |
〜 |
+6(110) |
5-100 |
φ73 |
φ15/φ28.5 |
60°TAPER |
| 19 x 9.5J |
+55(68) |
〜 |
+0(123) |
5-100 |
φ73 |
φ15/φ28.5 |
60°TAPER |
| 19 x 10.0J |
+55(74) |
〜 |
-6(135) |
5-100 |
φ73 |
φ15/φ28.5 |
60°TAPER |
*RIM深さ50mm未満はDISKがRIMより突出します。
LO DISK [19” 20"]
| SIZE |
INSET(RIM DEPTH mm) |
HOLE-P.C.D. |
HUB DIA |
NUT DIA |
TYPE |
| 19 x 7.5J |
+45(47) |
〜 |
+21(71) |
5-112
5-114.3
5-120 |
φ66.5(5-112)
φ73(5-114.3)
φ72.5(5-120) |
φ15/φ28.5 |
60°TAPER |
| 19 x 8.0J |
+51(48) |
〜 |
+14(85) |
φ15/φ28.5 |
60°TAPER |
| 19 x 8.5J |
+55(50) |
〜 |
+8(97) |
φ15/φ28.5 |
60°TAPER |
| 19 x 9.0J |
+55(56) |
〜 |
+1(110) |
φ15/φ28.5 |
60°TAPER |
| 19 x 9.5J |
+55(63) |
〜 |
-5(123) |
φ15/φ28.5 |
60°TAPER |
| 19 x 10.0J |
+55(69) |
〜 |
-11(135) |
φ15/φ28.5 |
60°TAPER |
| 20 x 8.0J |
+45(51) |
〜 |
+15(81) |
5-112
5-114.3
5-120 |
φ66.5(5-112)
φ73(5-114.3)
φ72.5(5-120) |
φ15/φ28.5 |
60°TAPER |
| 20 x 8.5J |
+52(50) |
〜 |
+8(94) |
φ15/φ28.5 |
60°TAPER |
| 20 x 9.0J |
+55(53) |
〜 |
+2(106) |
φ15/φ28.5 |
60°TAPER |
| 20 x 9.5J |
+55(60) |
〜 |
-4(112) |
φ15/φ28.5 |
60°TAPER |
| 20 x 10.0J |
+55(66) |
〜 |
-11(132) |
φ15/φ28.5 |
60°TAPER |
*19"RIM深さ50mm未満はDISKがRIMより突出します。
*20"RIM深さ51mm未満はDISKがRIMより突出します。
HI DISK [19” 20"]
| SIZE |
INSET(RIM DEPTH mm) |
HOLE-P.C.D. |
HUB DIA |
NUT DIA |
TYPE |
| 19 x 7.5J |
+27(47) |
〜 |
+3(71) |
5-112
5-114.3 |
φ66.5(5-112)
φ73(5-114.3)
|
φ15/φ28.5 |
60°TAPER |
| 19 x 8.0J |
+33(47) |
〜 |
-4(85) |
φ15/φ28.5 |
60°TAPER |
| 19 x 8.5J |
+40(47) |
〜 |
-10(97) |
φ15/φ28.5 |
60°TAPER |
| 19 x 9.0J |
+45(48) |
〜 |
-17(110) |
φ15/φ28.5 |
60°TAPER |
| 19 x 9.5J |
+45(55) |
〜 |
-23(123) |
φ15/φ28.5 |
60°TAPER |
| 19 x 10.0J |
+45(61) |
〜 |
-29(135) |
φ15/φ28.5 |
60°TAPER |
| 20 x 8.0J |
+27(51) |
〜 |
-3(81) |
5-112
5-114.3 |
φ66.5(5-112)
φ73(5-114.3)
|
φ15/φ28.5 |
60°TAPER |
| 20 x 8.5J |
+34(50) |
〜 |
-10(94) |
φ15/φ28.5 |
60°TAPER |
| 20 x 9.0J |
+40(50) |
〜 |
-16(106) |
φ15/φ28.5 |
60°TAPER |
| 20 x 9.5J |
+45(52) |
〜 |
-22(112) |
φ15/φ28.5 |
60°TAPER |
| 20 x 10.0J |
+45(58) |
〜 |
-29(132) |
φ15/φ28.5 |
60°TAPER |
*19"RIM深さ50mm未満はDISKがRIMより突出します。
*20"RIM深さ51mm未満はDISKがRIMより突出します。
|
