コイルダンパーユニット Advox Sports

Advox Sports - 究極のスポーツ性能が、異次元へと誘う。

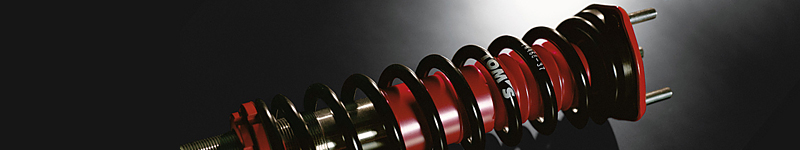

Advox Sports イメージ


セダンを超越する、新たなスポーツセダンが誕生する。

レース哲学を貫いたアドヴォクスは、新発想の圧力制御室(アドヴォクス・システム)を設け、
減衰の立ち遅れを防止。さらに積層バルブ構造により、入力に対し確実な減衰追従を実現した。
またレース仕様を継承するアドヴォクスはアルミの単筒構造で、高精度、超軽量、
熱等による減衰のタレも解消している。

軽量化、コストパフォーマンス。 山積する難題があるからこそ、挑戦する。

レース哲学を貫いたアドヴォクスは、新発想の圧力制御室(アドヴォクス・システム)を設け、減衰の
立ち遅れを防止。さらに積層バルブ構造により、入力に対し確実な減衰追従を実現した。またレース
仕様を継承するアドヴォクスはアルミの単筒構造で、高精度、超軽量、熱等による減衰のタレも解消している。

コイルダンパーユニット アドヴォクススポーツ

コイルダンパーユニット アドヴォクススポーツ イメージ

ダンパー&スプリング1台分セット

スポーツ性能にスポットを当て、さらに磨きをかけたサスペンション。従来のアルミからスチールへと
素材を吟味し、高コストパフォーマンスも実現。

■仕様/スチールシュエルケース、シングルチューブ、ツインピストン、ラバーチャンバータイプ(特許出願中)

※一年間もしくは20,000km保障。詳しくは保証書、取扱説明書をご覧ください。


※価格はいずれも車両1台分(ショック・スプリング・アッパーサポート組み付け状態)
※本製品を装着した場合、特に冷間時、(寒い朝など)の低速走行などで、「コトコト」という音や
「シュッシュッ」という音などが出る場合があります。性能向上の為、あらかじめご了承ください。
※本製品を装着されましたら必ず、アライメント調整を行ってください。本来の性能が発揮されません。
※Advox Sportsは1年間、もしくは20,000km保証です。但し、保証対象外の場合もありますので詳しくは、
保証書、取扱説明書をご覧下さい。

トムスのコンプリートカー・プロジェクトの核、新サスペンションシステムの開発には常に明確な思想がある。
我々が世界屈指のレーシングテクノロジーをもってして、何よりも重きを置いたのは「接地性」である。
速く走ることのできる車ほど常に路面を捉え、旋回時にもより適切な状態で荷重移動が行われなければ
ならない。つまりコイルとダンパーのバランスを極めているのだ。感覚重視のセッティングから理論重視の
セッティングへとスポーツダンパーの概念を一変させたのがアドヴォクスである。圧力制御室設置による
減衰の立ち遅れの解消、そしてフリクション低減のためにこだわったラバーチャンバータイプの採用。
小さな部品の素材にまで妥協を許さず、かつてないリニアなハンドリングと心地よい乗り心地を両立させた。
スポーツダイナミズムを極めながらも存在するそのしなやかさはタイヤと路面が常に接していることを物語る。
それぞれのトヨタ車に最上のパフォーマンスを約束する「アドヴォクス」「アドヴォクス・スポーツ」がラインナップされた。

比類なき設置性能は、あくなき探究心の所産である。

レース哲学を貫いたアドヴォクスは、新発想の圧力制御室(アドヴォクス・システム)を設け、減衰の立ち遅れを
防止。さらに積層バルブ構造により、入力に対し確実な減衰追従を実現した。またレース仕様を継承する
アドヴォクスはアルミの単筒構造で、高精度、超軽量、熱等による減衰のタレも解消している。

車の個性を引き立て、潜在能力を引き出すセッティング

理想のセッティングを得るために、トムスはテスト機能にまで完全主義を貫く。アドヴォクスのためだけに
新開発されたダンパーテスターにより、限りなく実車装着状態に近いデータを収集し、各車種にベストフィット
する特性を追及した。テスト走行を担うのは、錚々たる顔ぶれである。

ラバーチャンバー、低圧ガスの採用が上質のコンフォートを獲得した。

アドヴォクス、アドヴォクス・スポーツにラバーチャンバーを採用。従来のフリーピストンに比べ大幅にフリクションを
低減した。そのうえ低圧ガスの採用と、レース仕様同等の高精度パーツを用いることで他の追従を許さない
しなやかな乗り心地を実現。スプリングとロアシートの接触面に挿入したテフロンシートなど、細部の素材、
形状にまで気を配ったトムスならではのこだわりが、突出した操縦性とコンフォート性という相反する
性能を高レベルで共存させている。

Adbox グラフ1

グラフ1:Advox

圧力制御室=アドヴォクスシステムにより、バンプ時の制圧とリバウンド時の負圧がスムーズに入れ替り、
減衰の立ちおくれが発生しないため、常に最適な減衰が発生し、安定感と接地性を生んでいる。


Adbox グラフ2

グラフ2:他社スポーツダンパー

圧力制御室のない他社ショックアブソーバーでは、ピストン反転時に減衰の立ちおくれが発生し(円部分)、
これが原因となり、安定感と接地感を損ねている。


緻密な減衰設定から、ダイナミックな操縦性が生まれる。

ロール、ピッチングを制御し、ドライバーの意のままのラインをトレースするために、トムスはきめ細かな
減衰力の設定を追及した。微底速ストローク時の減衰力を発生するオリフィスは、伸び縮みともに
交換可能なタイプを採用。 また、中高速時の減衰力を決定する積層バルブは約60種類をラインナップ。
いっそう自由度の高い減衰力設定を可能にした。そのバルブにはシート状バネ鋼を独自に成形し、
スムースな動作を実現した。

Adbox グラフ3

グラフ3:Advox

様々な技術により、それぞれのピストンスピード域において、自由に減衰力特性を変化させることが可能。


Adbox グラフ4

グラフ4:他社スポーツダンパー

あるピストンスピード域で設定された減衰力が、そのまま各ピストンスピード域に反映されてしまい、
減衰力特性を自由に変化させることができない。


アドヴォクス構造

アドヴォクス構造 イメージ

アドヴォクス構造 イメージ

ラバーチャンバーの採用により、従来のフリーピストンタイプに比べフリクションを大幅に軽減した。


高性能に裏付けられた確かな耐久性。

高性能に裏付けられた確かな耐久性 イメージ
新開発されたダンパーテスター
より実車装着状態に近いデーターを収集するために自社開発された、専用ダンパーテスター。

(一年間もしくは20,000km保障) 保安基準も満たしている。(一部車両除く)

ひとつひとつのパーツの機能を徹底的に突き詰めることが、結果として耐久性、性能安定性までも
高めていく。独自にブレンドしたダンパーオイルは、温度、経年による減衰特性の変化を極力抑える
ことに貢献。そして、硬質アルマイト処理をほどこしたシリンダーチューブ(スポーツは除く)合金ブッシュの
ロッドガイド。さらにタフトライド処理の炭素鋼製ダンパーロッド、冷間鍛造ジェラルミン材のボトムアイ、
ボトムクレビス、ロッドプロテクターの標準装備等など。高性能を高性能のままで維持するための
終わりなきトライアルが結集している。


メーカー価格改定のため
価格はお問い合わせください

コイルダンパーユニット「Advox Sports」 適合表

車種 型式 グレード 年式 エンジン型式 商品名 品番 参考取付
時間(H)
備考
アリスト JZS161 V300 H9.8~H17.1 2JZGTE Advox Sports アリスト161(TURBO) 4800A-TJS65   【2016年2月価格変更】
取り付け+3DアライメントSET工賃
¥28000(税別)
アルテッツァ SXE10 RS200 H10.10~H17.7 3SGE Advox Sports アルテッツァ#XE10 4800A-TSE10   【2016年2月価格変更】
取り付け+3DアライメントSET工賃
¥28000(税別)
アルテッツァ GXE10 AS200 H10.10~H17.7 1GFE Advox Sports アルテッツァ#XE10 4800A-TSE10   【2016年2月価格変更】
取り付け+3DアライメントSET工賃
¥28000(税別)
クラウンアスリート GRS180 2.5アスリート H15.12~H20.1 4GRFSE Advox Sports アスリート 4800A-TGS85   【2016年2月価格変更】※AVS機能は使用不可※1 ※2
取り付け+3DアライメントSET工賃
¥28000(税別)
クラウンアスリート GRS182 3.0アスリート H15.12~H17.9 3GRFSE Advox Sports アスリート 4800A-TGS85   【2016年2月価格変更】※AVS機能は使用不可※1 ※2
取り付け+3DアライメントSET工賃
¥28000(税別)
クラウンアスリート GRS184 3.5アスリート H17.10~H20.1 2GRFSE Advox Sports アスリート 4800A-TGS86   【2016年2月価格変更】※AVS機能は使用不可※1 ※2
取り付け+3DアライメントSET工賃
¥28000(税別)
クラウンアスリート GRS204.200 アスリート H20.2~H22.2 2/4GR-FSE Advox Sports クラウン20# アスリート 48000-TGS05   【2016年2月価格変更】※AVS機能は使用不可
取り付け+3DアライメントSET工賃
¥28000(税別)
クラウンアスリート GRS204.200 アスリート H22.2~ 2GR-FSE Advox Sports クラウン204 アスリートMC 48000-TGS07   【2016年2月価格変更】※AVS機能は使用不可
取り付け+3DアライメントSET工賃
¥28000(税別)
クラウンアスリート GRS214 3.5Lガソリン車 H24.12~H27.8 2GR-FSE Advox Sports クラウン214 アスリート 48000-TGS15 4.0 【2016年2月価格変更】※AVS機能は使用不可
出荷時車高(標準比)F:-15mm R:-15mm
取り付け+3DアライメントSET工賃
¥28000(税別)
クラウンアスリート AWS210 HYBRID H24.12~H27.8 2AR-FSE Advox Sports クラウンアスリートAWS210 48000-TAS15 4.0 ※AVS機能は使用不可
ポップアップフード機能維持の為、車高変化なし
取り付け+3DアライメントSET工賃
¥28000(税別)
クラウンアスリート GRS210 2.5Lガソリン車 H24.12~H27.8 4GR-FSE Advox Sports クラウン210 アスリート 48000-TGS16 4.0 【2016年2月価格変更】※AVS機能は使用不可
出荷時車高(標準比)F:-15mm R:-15mm
取り付け+3DアライメントSET工賃
¥28000(税別)
クレスタ JZX100 ルラーンG H8.9~H13.6 1JZGTE Advox Sports マークⅡ
チェイサー
クレスタJZX100(ツアラーV)
4800A-TJX95   【2016年2月価格変更】
取り付け+3DアライメントSET工賃
¥28000(税別)
クレスタ JZX90 ツアラーV H4.10~H8.9 1JZGTE Advox Sports マークⅡ
チェイサー
クレスタJZX90(ツアラーV)
4800A-TJX95   【2016年2月価格変更】
取り付け+3DアライメントSET工賃
¥28000(税別)
スープラ JZA80 ターボ H5.5 ~H14.8 2JZGTE Advox Sports スープラJZA80(TURBO) 4800A-TJA85   【2016年2月価格変更】
取り付け+3DアライメントSET工賃
¥28000(税別)
チェイサー JZX100 ツアラーV H8.9~H13.6 1JZGTE Advox Sports マークⅡ
チェイサー
クレスタJZX100(ツアラーV)
4800A-TJX95   【2016年2月価格変更】
取り付け+3DアライメントSET工賃
¥28000(税別)
チェイサー JZX90 ツアラーV H4.10~H6.9 1JZGTE Advox Sports マークⅡ
チェイサー
クレスタJZX90(ツアラーV)
4800A-TJX95   【2016年2月価格変更】
取り付け+3DアライメントSET工賃
¥28000(税別)
マーク2 JZX100 ツアラーV H8.9~H12.10 1JZGTE Advox Sports マークⅡ
チェイサー
クレスタJZX100(ツアラーV)
4800A-TJX95   【2016年2月価格変更】
取り付け+3DアライメントSET工賃
¥28000(税別)
マーク2 JZX90 ツアラーV H4.10~H8.9 1JZGTE Advox Sports マークⅡ
チェイサー
クレスタJZX90(ツアラーV)
4800A-TJX95   【2016年2月価格変更】
取り付け+3DアライメントSET工賃
¥28000(税別)
マークX GRX120 250G H16.11~H21.9 4/3GR-FSE Advox Sports マークX GRX12# 4800A-TGX25   【2016年2月価格改定】
取り付け+3DアライメントSET工賃
¥28000(税別)
マークX GRX121 300G H16.11~H21.9 4/3GR-FSE Advox Sports マークX GRX12# 4800A-TGX25   【2016年2月価格改定】
取り付け+3DアライメントSET工賃
¥28000(税別)
マークX GRX121 300Gプレミアム H16.11~H21.9 4/3GR-FSE Advox Sports マークX GRX12# 4800A-TGX25   【2016年2月価格改定】
取り付け+3DアライメントSET工賃
¥28000(税別)
マークX GRX120 250G"Sパッケージ" H16.11~H21.9 4/3GR-FSE Advox Sports マークX GRX12#  4800A-TGX26   【2016年2月価格改定】
取り付け+3DアライメントSET工賃
¥28000(税別)
マークX GRX121 300Gプレミアム H16.11~H21.9 4/3GR-FSE Advox Sports マークX GRX12#  4800A-TGX26   【2016年2月価格改定】
取り付け+3DアライメントSET工賃
¥28000(税別)
マークX GRX130 250G-S-package H21.10~ 4/2GR-FSE Advox Sports マークX GRX13#
350/250G(S-Packege)
48000-TGX36 4.0 【2016年2月価格変更】
取り付け+3DアライメントSET工賃
¥28000(税別)
マークX GRX133 プレミアム/350S H21.10~ 4/2GR-FSE Advox Sports マークX GRX13#
350/250G(S-Packege)
48000-TGX36 4.0 【2016年2月価格変更】
取り付け+3DアライメントSET工賃
¥28000(税別)
マークX GRX130 250G(S-packageを除く) H21.10~ 4GR-FSE Advox Sports マークX GRX130
250G(Sパッケージを除く)
48000-TGX35 4.0 【2016年2月価格変更】Sパッケージを除くグレード
取り付け+3DアライメントSET工賃
¥28000(税別)
レクサス GS GRS191 GS350 H17.8~ 2GR-FSE Advox Sports GRS191アルミ 4800A-TGS91   【2016年2月価格変更】アルミシェルケース
※AVS機能は使用不可 ※2
取り付け+3DアライメントSET工賃
¥28000(税別)
レクサス GS URS190 GS460 H19.9~ 3UZ-FE/1UR-FSE Advox-Sports UZS190,URS190アルミ 4800A-TUS91   【2016年2月価格変更】アルミシェルケース
※AVS機能は使用不可 ※2
取り付け+3DアライメントSET工賃
¥28000(税別)
レクサス GS UZS190 GS430 H17.8~H19.8 3UZ-FE/1UR-FSE Advox-Sports UZS190,URS190アルミ 4800A-TUS91   【2016年2月価格変更】アルミシェルケース
※AVS機能は使用不可 ※2
取り付け+3DアライメントSET工賃
¥28000(税別)
レクサス IS GSE21 IS350 H17.8~ 2GR-FSE Advox Sports LEXUS_IS350(GSE21) 4800A-TGE25   【2016年2月価格変更】※2
取り付け+3DアライメントSET工賃
¥28000(税別)
レクサス IS GSE20 IS250 H17.8~H20.7 4GR-FSE Advox Sports LEXUS_IS250(GSE20) 4800A-TGE26   【2016年2価格変更】 ※2
取り付け+3DアライメントSET工賃
¥28000(税別)
レクサス IS GSE20 IS250 H20.8~ 4GR-FSE Advox Sports LEXUS_IS250(GSE20) 4800A-TGE28   【2016年2月価格変更】 ※2
取り付け+3DアライメントSET工賃
¥28000(税別)
レクサス IS-F USE20 全グレード H19.11~ 2UR-GSE Advox-Sports USE20アルミ 48000-TUE21   アルミシェルケース ※2
取り付け+3DアライメントSET工賃
¥28000(税別)
レクサス LS USF40 LS460 H18.8~H21.9 1UR-FSE Advox -SportsUSF40アルミ【販売終了】 48000-TUF41   【販売終了】記載変更届けが必要となります。この際、
車検期間に変更はありませんが、車検証の類別型式欄が空欄となり、
型式欄が“USF40改”となります。アルミシェルケース ※車検証の「型式」が
「DBA-USF40」の車両で、かつ車検証の「類別区分番号」が
「0001~0014」の車両のみ可 ※AVS機能は使用不可※2 ※3
取り付け+3DアライメントSET工賃
¥28000(税別)
レクサス LS USF40 LS460 F-SPORT H24.9~ 1UR-FSE Advox-SportsUSF40
Ⅲ型F-SPORT【販売終了】
48000-TUF45 4.0 【販売終了】記載変更届けが必要となります。この際、
車検期間に変更はありませんが、車検証の類別型式欄が空欄となり、
型式欄が“USF40改”となります。アルミシェルケース
※AVS機能は使用不可※2 ※3
取り付け+3DアライメントSET工賃
¥28000(税別)
※価格はいずれも車両1台分(ショック・スプリング・アッパーサポート組み付け状態)
※エアサスペンション車はエアパイプフサギ用プラグ入り
※エアサスペンション車は記載変更届けが必要となります。必要書類は添付されています。
※本製品を装着した場合、特に冷間時、(寒い朝など)の低速走行などで、「コトコト」という音や「シュッシュッ」という音などが出る場合があります。性能向上の為、あらかじめご了承ください。
※本製品を装着されましたら必ず、アライメント調整を行ってください。本来の性能が発揮されません。
※Advox Sportsは1年間、もしくは20,000km保証です。但し、保証対象外の場合もありますので、詳しくは、保証書、取扱説明書をご覧下さい。
※3 エアサス機能は使用出来なくなります。
※1 AVS機能は使用出来なくなります。
※2 インナーフェンダーとタイヤが干渉する場合、インナーフェンダーの加工が必要となります。
